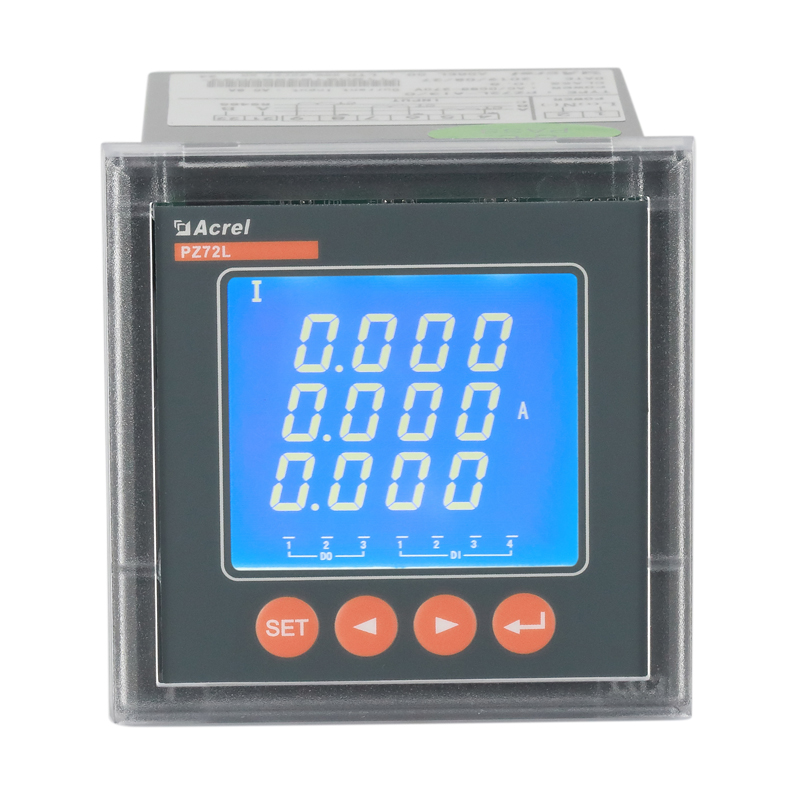

PZ系列交流检测仪表
该系列仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数,可通过面板薄膜开关设置倍率。带RS-485通讯接口,采用Modbus协议;也可将电量信号转换成标准的直流模拟信号输出;或带开关量输入/输出,继电器报警输出等功能。
该系列仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数,可通过面板薄膜开关设置倍率。带RS-485通讯接口,采用Modbus协议;也可将电量信号转换成标准的直流模拟信号输出;或带开关量输入/输出,继电器报警输出等功能。
技术参数 |
指 标 |
|
输入 |
标称值 |
电压:100V、220V、380V;电流:1A、5A |
过 载 |
电流:持续1.2倍,瞬时10倍/秒;电压:持续1.2倍,瞬时2倍/秒 |
|
频 率 |
45Hz~65Hz |
|
功 耗 |
<0.5VA |
|
精度等级 |
电流、电压:0.5级 频率:0.05Hz 有功功率、有功电能:0.5级 无功功率、无功电能:1.0级 |
|
输出 |
模拟量 |
4-20mA、0-20mA、0-5V等 |
通 讯 |
RS485 Modbus-RTU协议/Profibus-DP协议,1位起始位、8位数据位、1位停止位,1200/2400/4800/9600/19200bps |
|
电 能 |
2路集电极开路的光耦脉冲 |
|
报 警 |
1路无源常开触点:1A/30VDC、2A/250VAC,高、低、不平衡报警均可设置 |
|
开关量输入 |
无源接点输入方式:内置电源,光耦隔离 |
|
开关量输出 |
继电器常开触点输出:1A/30VDC、2A/250VAC |
|
显 示 |
LED、LCD显示,范围-9999~9999,倍率任意设置 |
|
电源 |
电压范围 |
AC80-270V或DC100-350V |
功 耗 |
<4VA |
|
绝缘电阻 |
≥100MΩ |
|
工频耐压 |
电源/输入/输出之间2kV/1min |
|
平均无故障工作时间 |
≥50000h |
|
环境 |
温 度 |
工作温度:LCD显示:-10℃~+45℃;LED显示:-10℃~+55℃ 储存温度:-20℃~+70℃ |
湿 度 |
≤93%RH,不结露,无腐蚀性气体场所 |
|
海 拔 |
≤2500m |
型号 |
面框尺寸(mm) |
壳体尺寸(mm) |
开孔尺寸(mm) |
||||
W1 |
H1 |
W2 |
H2 |
D |
W3 |
H3 |
|

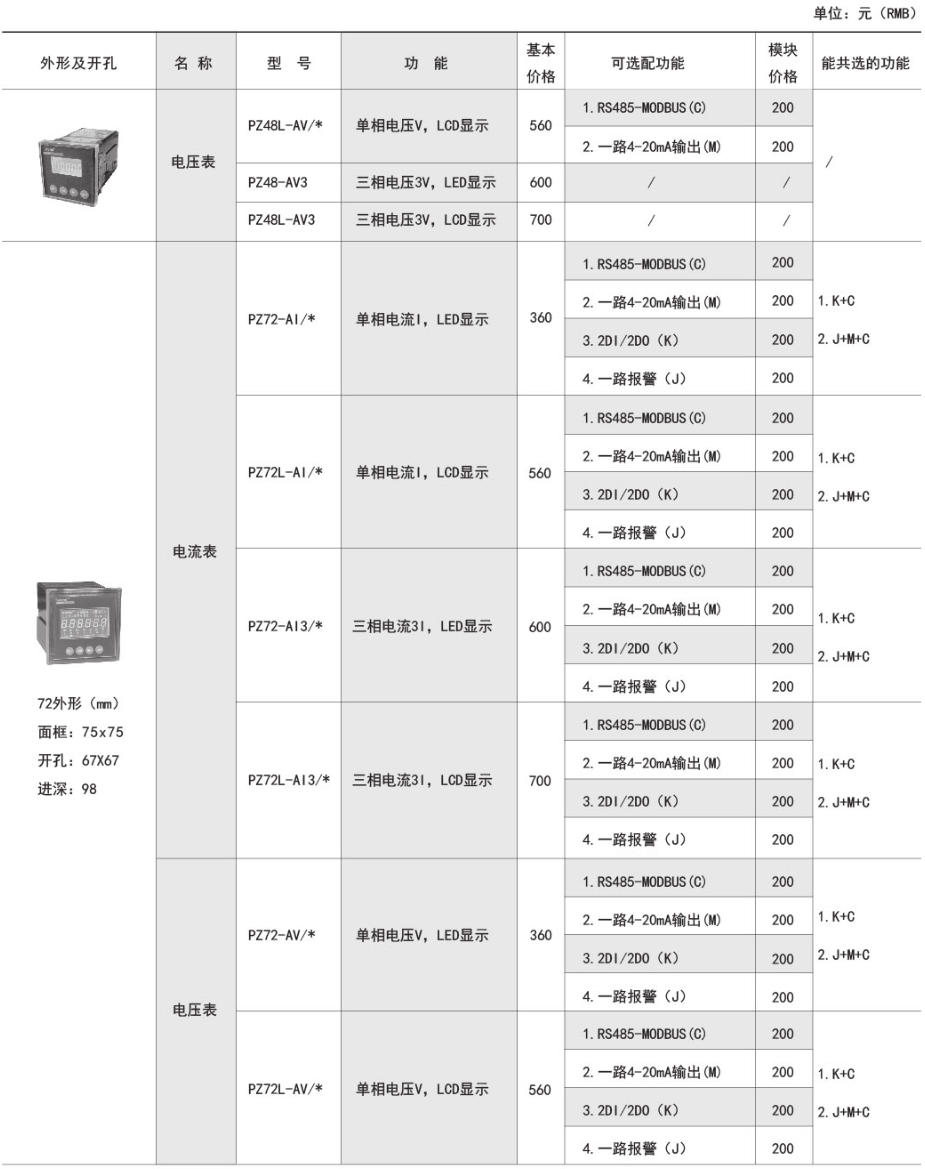

PZ48(L) |
48 |
48 |
44 |
44 |
100 |
45 |
45 |

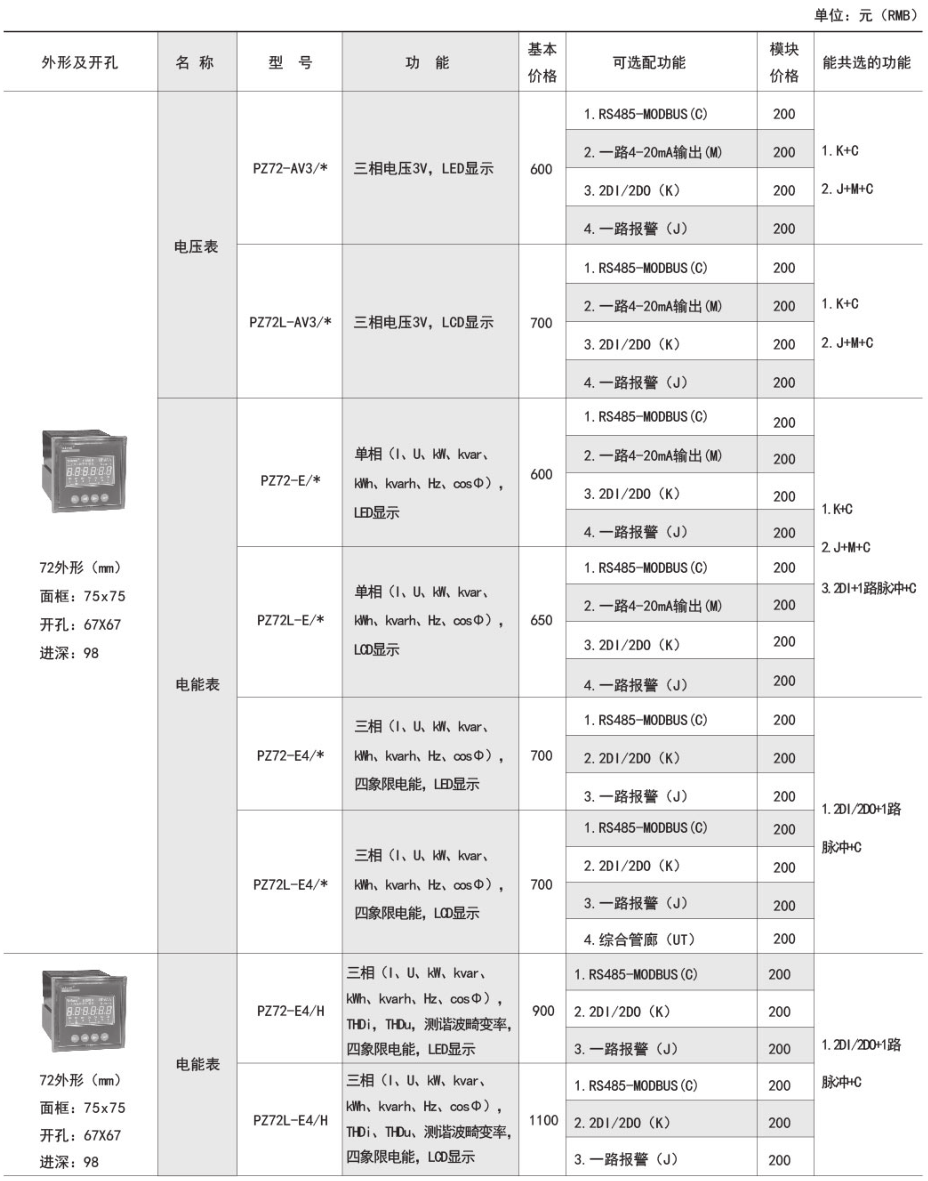

PZ72(L) |
75 |
75 |
66 |
66 |
98 |
67 |
67 |

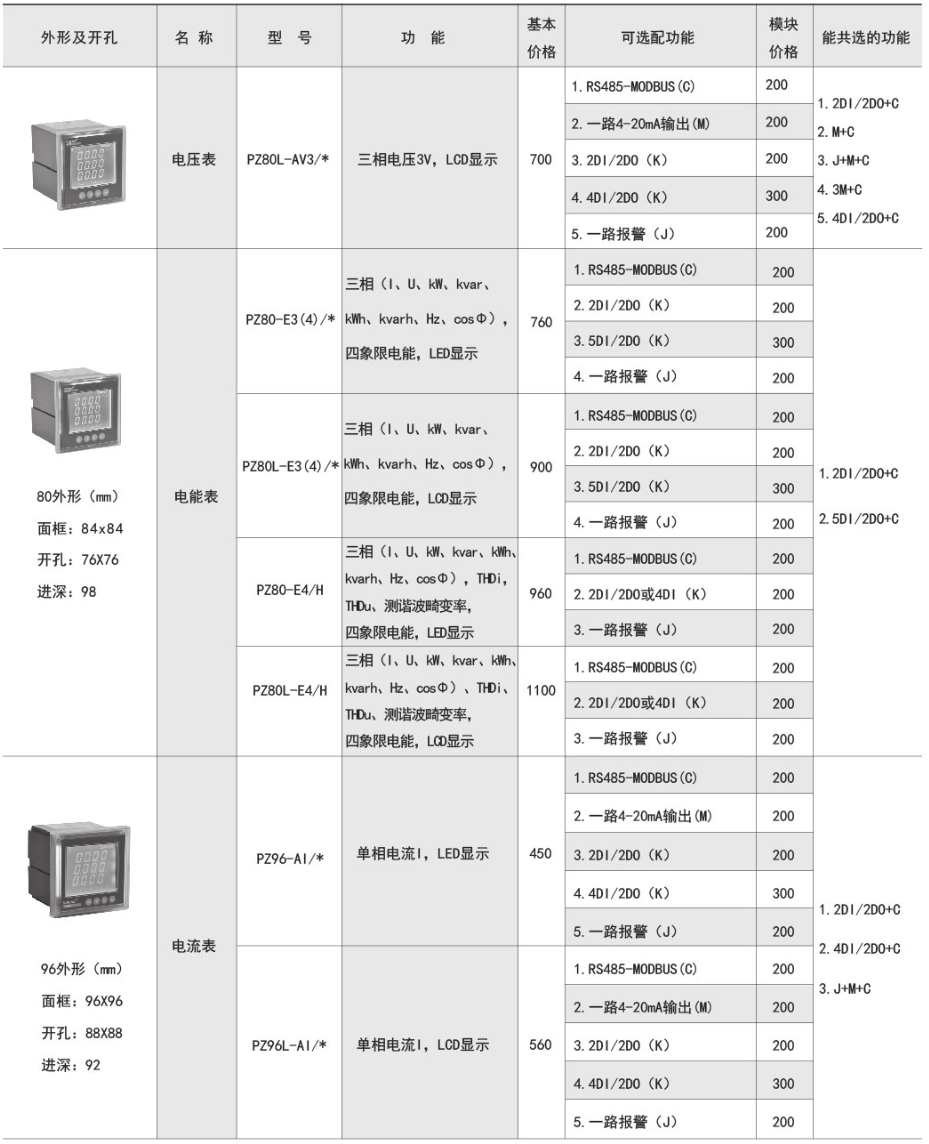

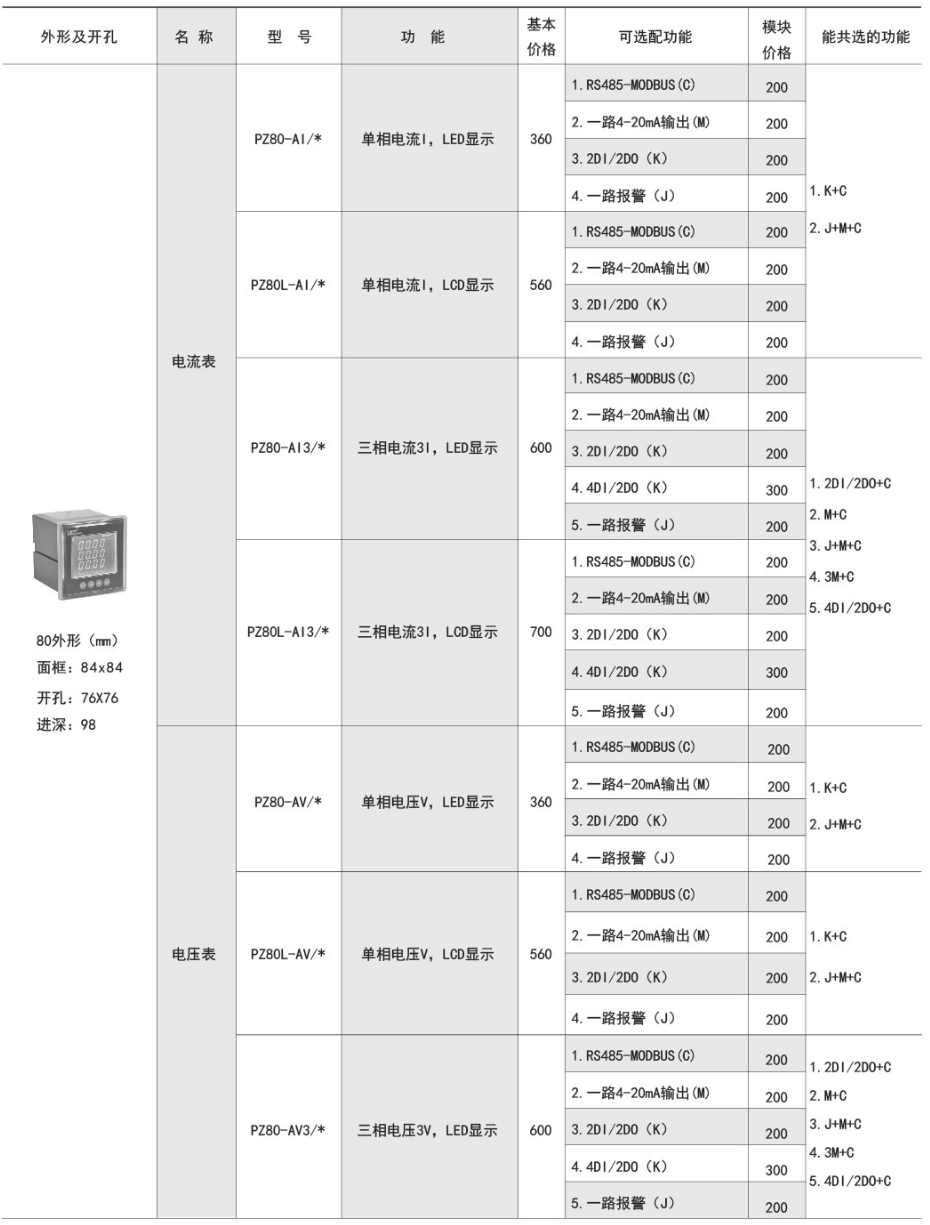

PZ80(L) |
84 |
84 |
75 |
75 |
98 |
76 |
76 |

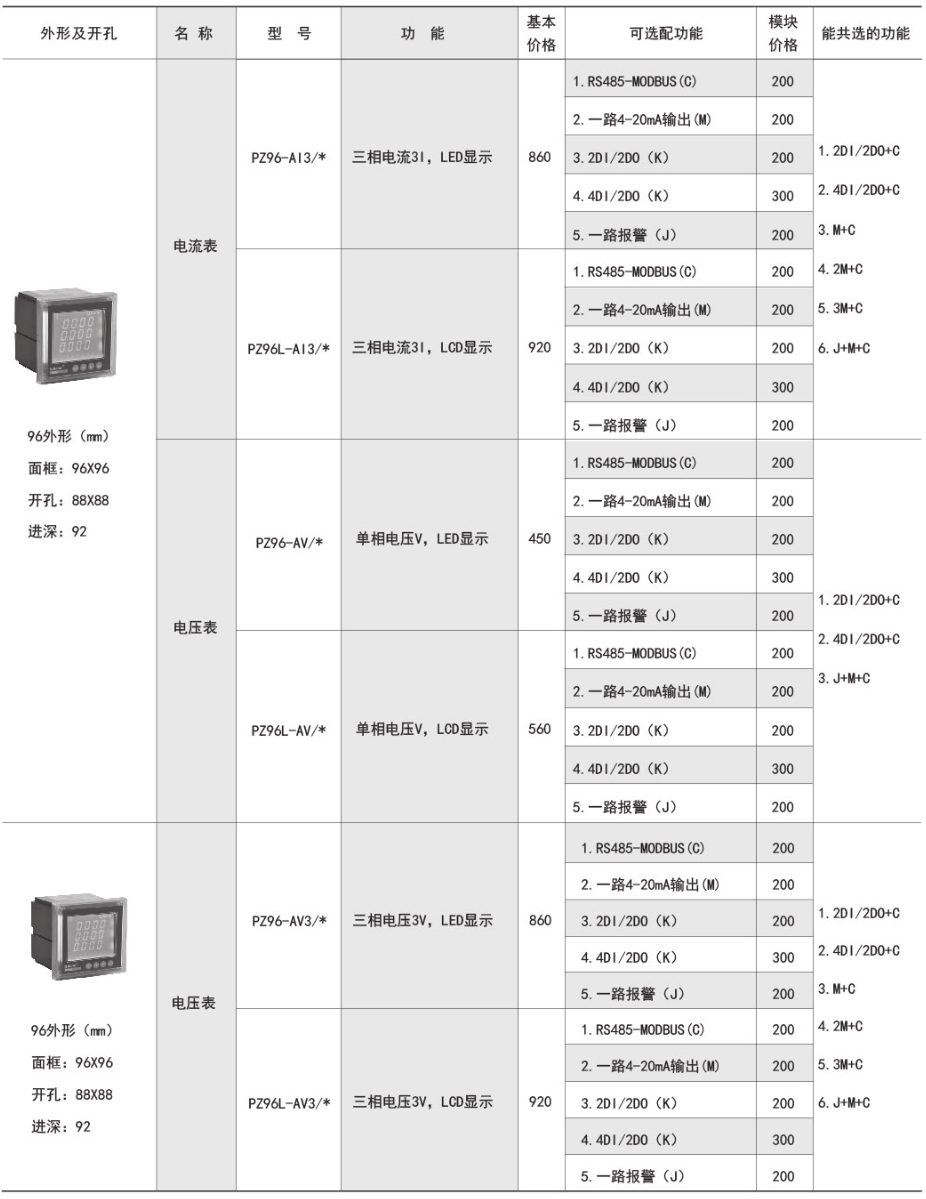

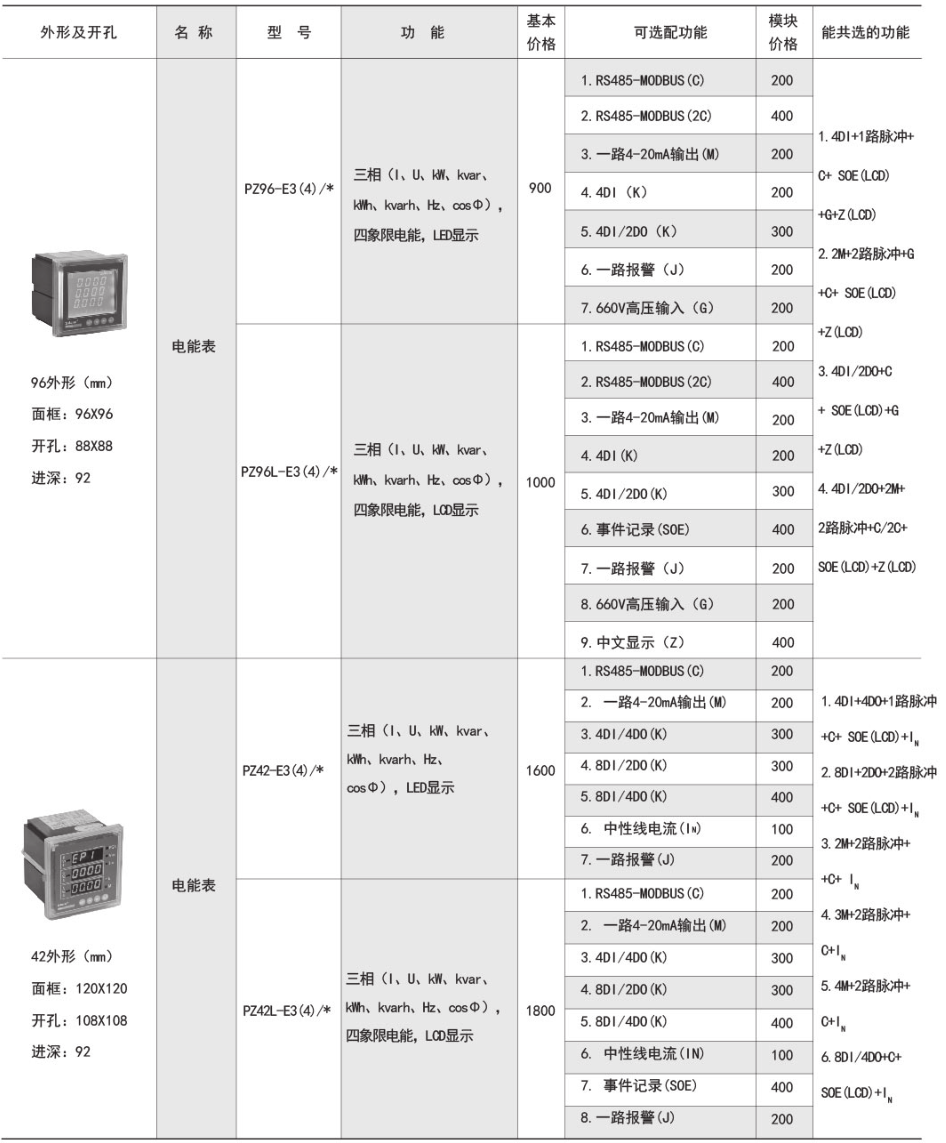

PZ96(L) |
96 |
96 |
86 |
86 |
92 |
88 |
88 |

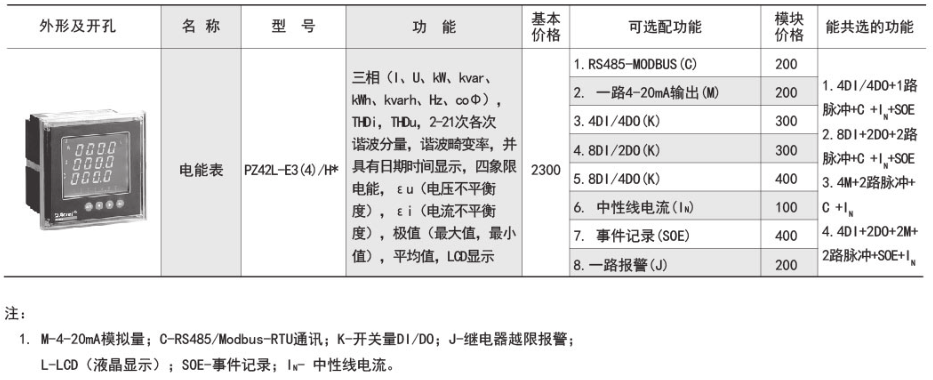

PZ42(L) |
120 |
120 |
106 |
106 |
92 |
108 |
108 |
