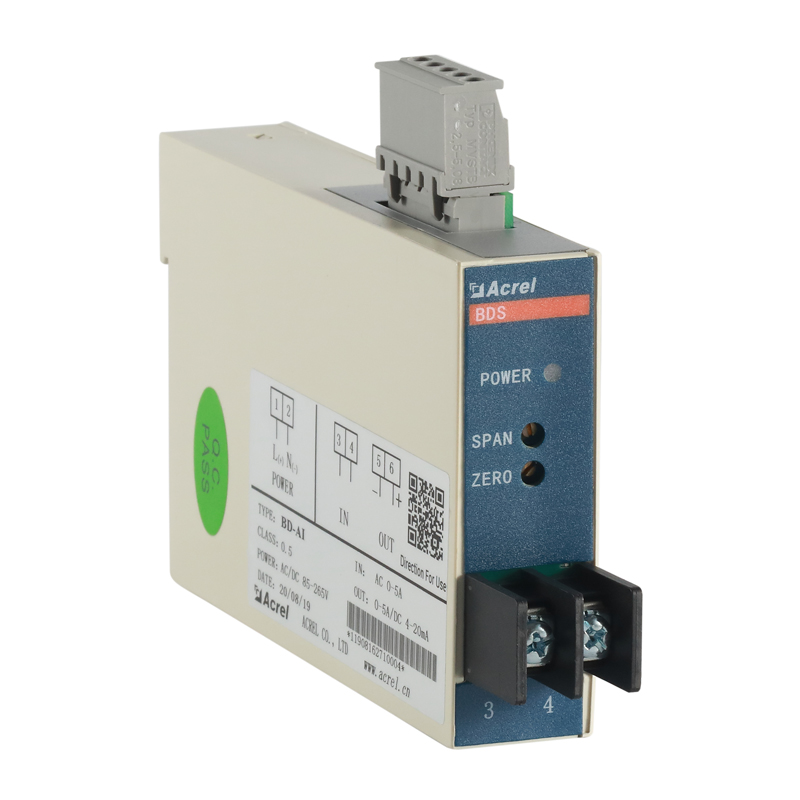

BD系列电力变送器
BD系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量,经隔离变送成线性的直流模拟信号或数字信号的装置。产品符合GB/T13850-1998、IEC-688标准。
BD系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量,经隔离变送成线性的直流模拟信号或数字信号的装置。产品符合GB/T13850-1998、IEC-688标准。

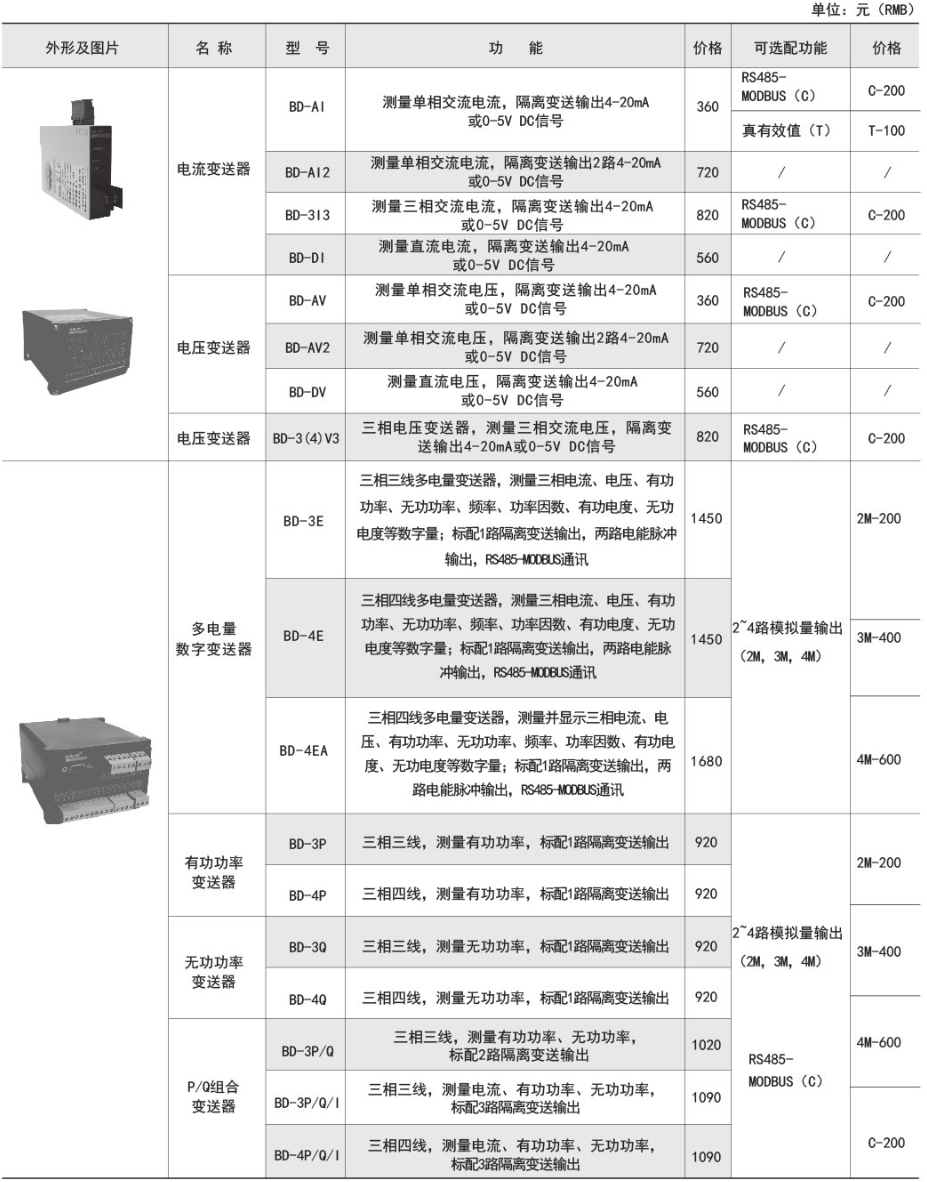

名称 |
仪表型号 |
功能 |
可选配功能 |
电流变送器 |
BD-AI |
测量单相交流电流,隔离变送输出4-20mA或0-5V DC信号 |
RS485-MODBUS |
BD-3I3 |
测量三相交流电流,隔离变送输出4-20mA或0-5V DC信号 |
||
BD-DI |
测量直流电流,隔离变送输出4-20mA或0-5V DC信号 |
/ |
|
电压变送器 |
BD-AV |
测量单相交流电压,隔离变送输出4-20mA或0-5V DC信号 |
RS485-MODBUS |
BD-3V3 |
三相三线电压变送器,测量三相交流电压,隔离变送输出4-20mA或0-5V DC信号 |
||
BD-4V3 |
三相四线电压变送器,测量三相交流电压,隔离变送输出4-20mA或0-5V DC信号 |
||
BD-DV |
测量直流电压,隔离变送输出4-20mA或0-5V DC信号 |
/ |
|
多电量 数字变送器 |
BD-3E |
三相三线多电量变送器,测量三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量;1-4路模拟量可选,两路电能脉冲输出,RS485-MODBUS通讯 |
2-4路模拟量输出 |
BD-4E |
三相四线多电量变送器,测量三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量;1-4路模拟量可选,两路电能脉冲输出,RS485-MODBUS通讯 |
||
BD-4EA |
三相四线多电量变送器,测量并显示三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量;1-4路模拟量可选,两路电能脉冲输出,RS485-MODBUS通讯 |
||
功率因素变送器 |
BD-PF |
测量单、三相系统的功率因数,隔离变换成直流信号输出 |
RS485-MODBUS |
频率变送器 |
BD-F |
测量工频频率,隔离变换成直流信号输出 |
|
有功功率变送器 |
BD-3P |
三相三线,测量有功功率,隔离变送输出模拟信号 |
2-4路模拟量输出
RS485-MODBUS |
BD-4P |
三相四线,测量有功功率,隔离变送输出模拟信号 |
||
无功功率变送器 |
BD-3Q |
三相三线,测量无功功率,隔离变送输出模拟信号 |
|
BD-4Q |
三相四线,测量无功功率,隔离变送输出模拟信号 |
||
P/Q组合变送器 |
BD-3P/Q |
三相三线,测量有功功率、无功功率,隔离变送输出模拟信号 |
|
BD-3P/Q/I |
三相三线,测量电流、有功功率、无功功率,隔离变送输出模拟信号 |
||
BD-4P/Q/I |
三相四线,测量电流、有功功率、无功功率,隔离变送输出模拟信号 |
||
热电阻变送器 |
BD-TR |
PT100输入,隔离输出4-20mA信号 |
/ |

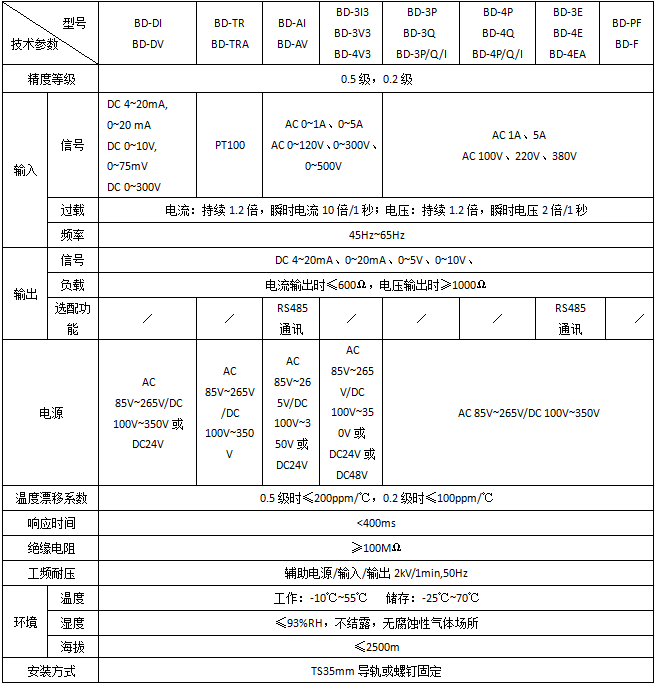

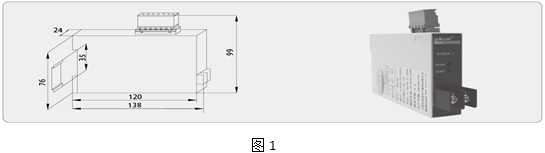

BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如图1所示:

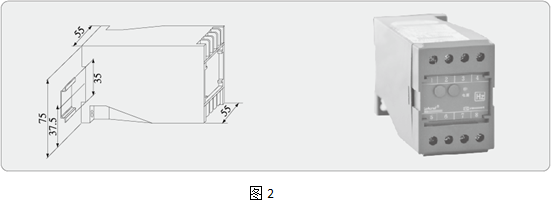

BD-PF、BD-F、BD-TRA外形尺寸如图2所示:

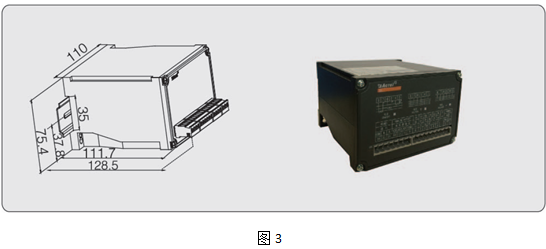

BD-3I3、BD-3V3、BD-4V3的外形尺寸如图3所示:

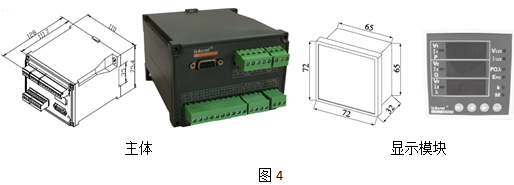

BD-4EA、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E外形尺寸如图4所示:
