ADL系列导轨式计量电能表

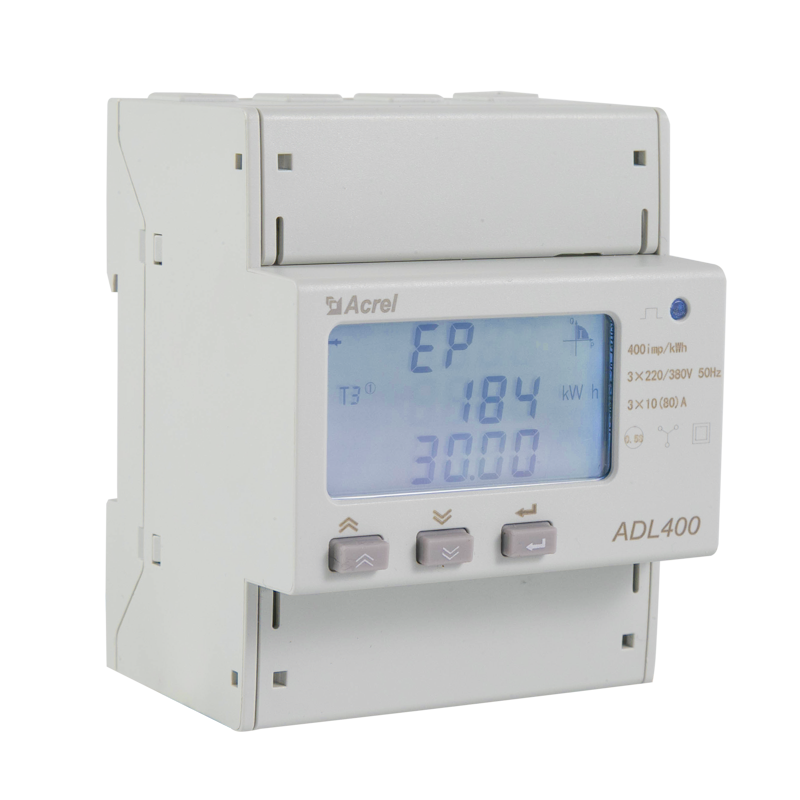

ADL400 导轨式多功能电能表,是主要针对电力系统,工矿企业,公用设施的电能统计、 管理需求而设计的一款智能仪表,产品具有精度高、体积小、安装方便等优点。
立即查询

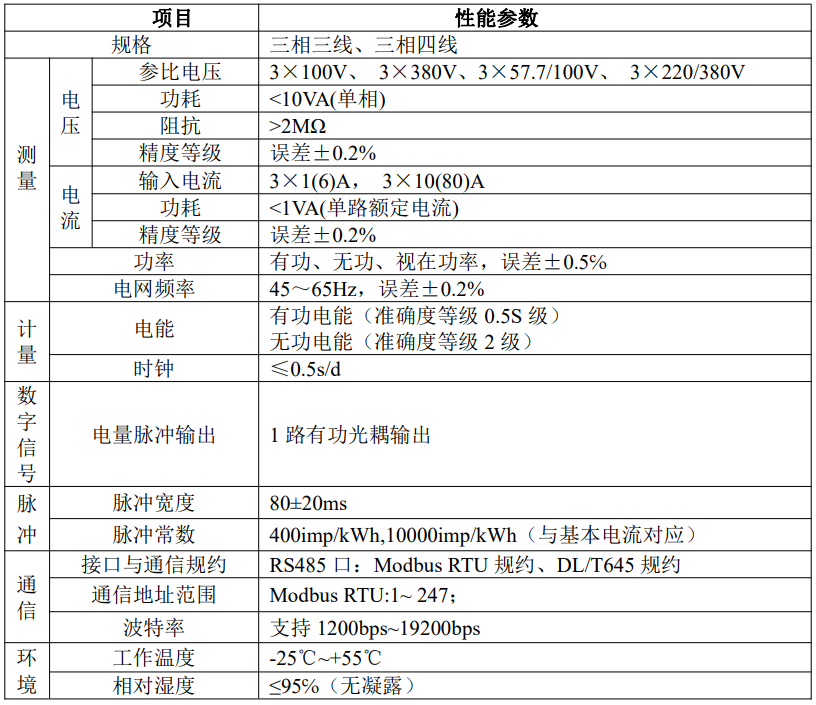

产品简介技术参数产品选型外形尺寸产品价格产品说明书

功能:
ADL400导轨式多功能电能表,是主要针对电力系统,工矿企业,公用设施的电能统计、管理需求而设计的一款智能仪表,产品具有精度高、体积小、安装方便等优点。集成常见电力参数测量及电能计量及考核管理,提供上48月的各类电能数据统计。具有2~31次分次谐波与总谐波含量检测。带有 RS485 通信接口,可选用MODBUS-RTU或DL/T645协议。该电力仪表可广泛应用于各种控制系统,SCADA 系统和能源管理系统中。产品符合企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。

应用范围:
主要针对电力系统,工矿企业,公用设施的电能统计、管理需求而设计的一款智能仪表,

订货范例:
具体型号:ADL400/C
技术要求:输入相电压3×220/380V;电流变比0.01-0.05(6)A;接线方式三相四线;准确级0.5级;接入方式二次接入。
通讯协议:RS486接口 MODBUS-RTU协议

图 1 直接接入

图 2 经互感器接入

注:直接接入的接线力矩应该在 3-4N·m,经互感器接入的接线力矩应该在 1.5-2N·m。
